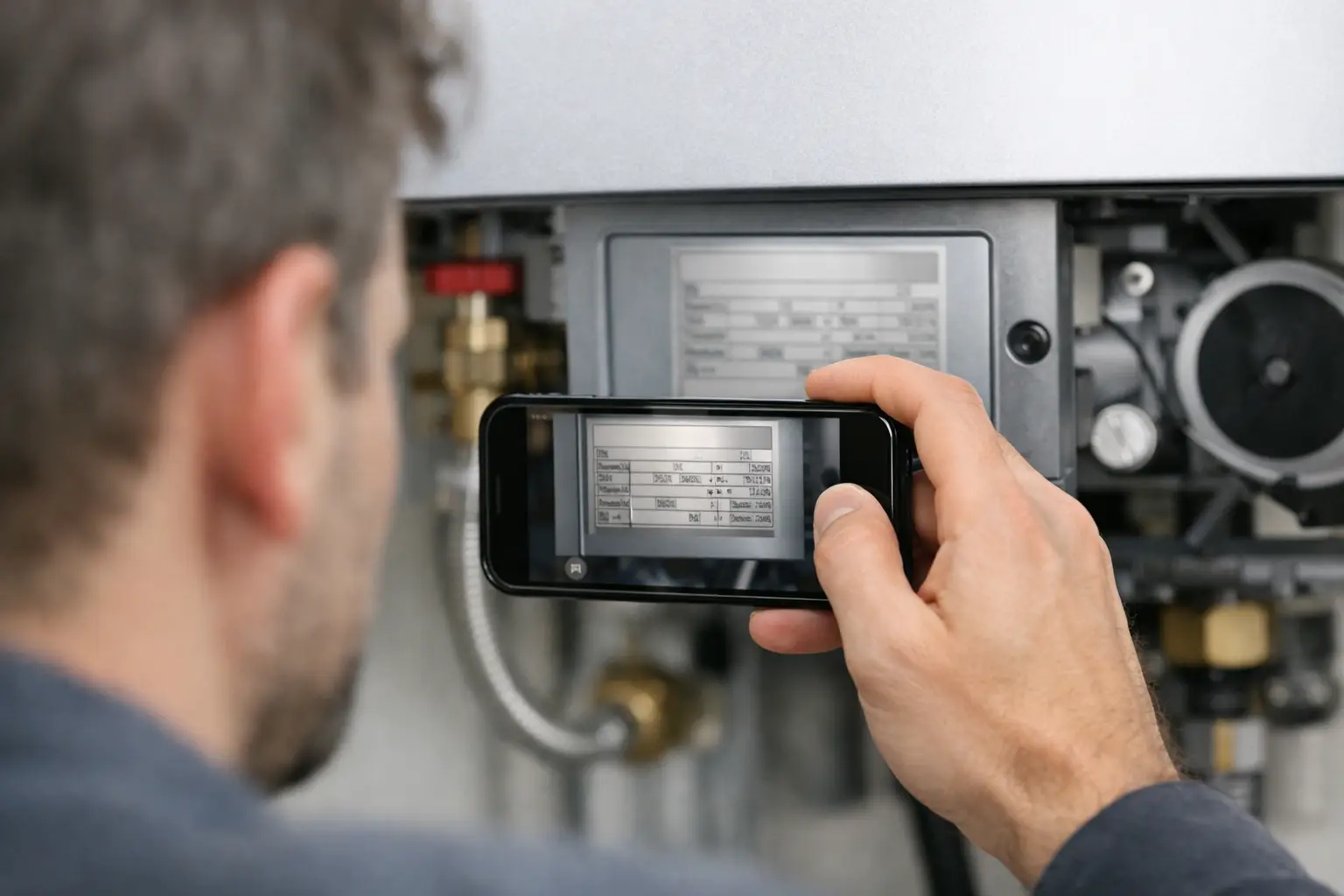

Typenschild einer Heizung per Foto erkennen.

Ein unscharfes Typenschild kostet im Serviceeinsatz oft mehr Zeit als die eigentliche Wartung. Wer das Typenschild Heizung per Foto erkennen kann, hat Hersteller, Geräteklasse und zentrale Kenndaten direkt verfügbar - statt Nummern abzuschreiben, Rückfragen zu stellen oder später noch einmal zum Objekt fahren zu müssen. Entscheidend ist dabei nicht nur die Kamera, sondern ein sauberer Ablauf von der Aufnahme bis zur Dokumentation.

Warum das Typenschild im Heizungskeller so entscheidend ist

Auf dem Typenschild stehen die Daten, die einen Heizkessel, eine Therme oder eine Wärmepumpe eindeutig einordnen. Hersteller und Modellbezeichnung sind der Anfang. Für Wartung, Ersatzteilrecherche und Störungsdiagnose werden aber häufig auch Artikel- oder Produktnummer, Seriennummer, Baujahr, Nennwärmeleistung, Gasart, elektrische Anschlusswerte und Schutzart benötigt.

In der Praxis ist diese Information selten dort verfügbar, wo sie gebraucht wird. Der Anlagenordner fehlt, die Aufkleber am Gerät sind abgegriffen oder die Angaben wurden bei einem früheren Einsatz nur unvollständig notiert. Ein lesbares Foto schafft eine belastbare Ausgangsbasis, bevor der Techniker die Anlage öffnet oder eine Störung eingrenzt.

Das gilt besonders für gemischte Anlagenbestände. In vielen Heizungskellern stehen Geräte unterschiedlicher Generationen, ergänzt durch Speicher, Regelungen, Pumpengruppen oder externe Komponenten. Ein Blick auf das Gehäuse reicht dann nicht aus. Das Typenschild trennt Vermutung von eindeutiger Geräteidentifikation.

Typenschild einer Heizung per Foto erkennen: der Ablauf vor Ort

Die Fotoerfassung funktioniert zuverlässig, wenn sie als kurzer Arbeitsschritt eingeplant wird - am besten direkt nach Ankunft am Gerät. Nicht erst am Ende der Wartung, wenn die Anlage wieder geschlossen ist und die Dokumentation unter Zeitdruck entsteht.

Erst das richtige Schild finden

Je nach Hersteller und Bauart sitzt das Typenschild an unterschiedlichen Stellen: hinter der Frontverkleidung, seitlich am Gehäuse, im unteren Anschlussbereich, auf der Innenseite einer Klappe oder im Bereich der Regelung. Bei Wärmepumpen finden sich relevante Daten oft am Innen- und am Außengerät. Bei komplexeren Anlagen lohnt es sich, die Schilder der wesentlichen Komponenten getrennt zu erfassen.

Wichtig: Nicht jede aufgeklebte Nummer ist ein Typenschild. Ein Barcode für die interne Montage, eine Wartungsplakette oder eine handschriftliche Notiz identifizieren das Gerät nicht sicher. Gesucht werden Herstellerangabe, Typbezeichnung und die technischen Kenndaten in einer dauerhaften Kennzeichnung.

So wird das Foto auswertbar

Für die Geräteerkennung zählt Lesbarkeit mehr als Geschwindigkeit. Reinigen Sie das Schild vorsichtig, wenn Staub oder Ablagerungen Ziffern verdecken. Fotografieren Sie frontal, vermeiden Sie harte Spiegelungen und sorgen Sie bei dunklen Aufstellräumen für gleichmäßiges Licht. Die Kameralinse sollte möglichst parallel zum Schild stehen. So werden Perspektivverzerrungen reduziert und kleine Zeichen bleiben lesbar.

Ein Gesamtfoto zeigt, wo das Schild am Gerät sitzt. Für die spätere automatische oder manuelle Auswertung braucht es zusätzlich eine Nahaufnahme, auf der Modellnummer und Seriennummer klar erkennbar sind. Bei langen oder zweizeiligen Nummern ist ein zweites Bild sinnvoll. Das ist schneller als eine Nummer aus einem unscharfen Foto zu erraten.

Bei reflektierenden Metallschildern hilft es oft, den Blitz auszuschalten und das Arbeitslicht seitlich einzusetzen. Bei glänzenden Kunststoffoberflächen kann ein leicht veränderter Aufnahmewinkel die Spiegelung beseitigen. Prüfen Sie das Bild direkt auf dem Smartphone, bevor Sie die Verkleidung wieder schließen.

Die Daten unmittelbar plausibilisieren

Auch eine gute Texterkennung kann Zeichen verwechseln. Besonders häufig sind 0 und O, 1 und I sowie 5 und S. Vergleichen Sie daher die übernommene Typnummer mit dem Foto und prüfen Sie, ob Hersteller, Geräteart und Leistungsbereich zusammenpassen.

Ein Beispiel: Steht auf dem Bild eine Gas-Brennwerttherme mit einer bestimmten Nennwärmeleistung, darf die übernommene Bezeichnung nicht auf eine Wärmepumpe oder ein deutlich anderes Leistungssegment verweisen. Diese Plausibilitätsprüfung dauert Sekunden und verhindert falsche Wartungsabläufe, fehlerhafte Ersatzteilanfragen und unklare Berichte.

Welche Angaben für Wartung und Störung wirklich zählen

Nicht jeder Wert auf dem Typenschild wird bei jedem Einsatz benötigt. Für die eindeutige Zuordnung sind in der Regel Hersteller, Typbezeichnung, Artikelnummer und Seriennummer am wichtigsten. Bei einer Störung helfen zusätzlich Baujahr, Leistungsdaten und bei Gasgeräten die ausgewiesene Gasart.

Für die Wartung müssen die Schilddaten immer mit dem realen Anlagenzustand zusammengebracht werden. Ein Typenschild sagt nicht, ob die Elektroden verschlissen sind, der Kondensatablauf frei ist oder die Abgaswerte stimmen. Es identifiziert das Gerät und liefert die technische Grundlage. Die Prüfung vor Ort bleibt unverzichtbar.

Das ist auch bei nachträglich veränderten Anlagen relevant. Regelung, Brenner, Sensorik oder Hydraulik können vom ursprünglichen Auslieferungszustand abweichen. Wer ausschließlich nach Typenschild arbeitet, übersieht diese Änderungen möglicherweise. Deshalb gehören Fotos vom Gerät, der aktuellen Einbausituation und auffälligen Komponenten bei Bedarf zur technischen Dokumentation dazu.

KI spart Schreibarbeit, ersetzt aber nicht den Fachblick

KI-gestützte Bilderkennung kann lesbare Angaben vom Typenschild übernehmen und einem Gerät zuordnen. Der praktische Gewinn liegt auf der Hand: weniger Abtippen auf dem Handy, weniger Zahlendreher und eine digitale Datengrundlage für die nächsten Schritte. Gerade bei wiederkehrenden Wartungen entsteht so eine Gerätehistorie, die im Einsatz sofort verfügbar ist.

Die Technologie arbeitet jedoch nur mit dem Material, das sie bekommt. Ein verwackeltes, überbelichtetes oder verdecktes Bild bleibt eine schlechte Quelle. Auch bei untypischen Altgeräten, beschädigten Schildern oder mehreren ähnlichen Varianten sollte der Techniker die Erkennung kontrollieren. Fachliche Verantwortung lässt sich nicht an eine Kamera abgeben.

Bei HVAC Pro wird die Fotoerfassung deshalb nicht als isolierte Funktion gedacht. Nach der Geräteidentifikation folgen geführte Wartungsschritte, passende Angaben für die Dokumentation und ein unterschriebener PDF-Bericht. Für den Betrieb entsteht ein durchgängiger Ablauf: Typenschild fotografieren, Anlage strukturiert bearbeiten, Ergebnis direkt beim Kunden festhalten.

Vom Foto zum kundenfähigen Bericht

Der Unterschied zwischen einer einzelnen Aufnahme und einem professionellen Serviceprozess zeigt sich nach dem Einsatz. Liegt das Typenschildfoto nur in der privaten Galerie des Mitarbeiters, ist die Information später schwer auffindbar. Wird es dem richtigen Objekt, Gerät und Wartungsauftrag zugeordnet, kann es Rückfragen im Büro und beim Folgeeinsatz deutlich reduzieren.

Ein vollständiger Bericht sollte neben der eindeutigen Gerätezuordnung die ausgeführten Arbeiten, Messwerte, festgestellten Mängel, Empfehlungen und die Kundenunterschrift enthalten. Das Typenschildfoto dient dabei als nachvollziehbarer Nachweis, welches Gerät tatsächlich bearbeitet wurde. Bei mehreren Anlagen im Objekt verhindert diese Zuordnung Verwechslungen.

Für Betriebsleiter zählt außerdem die Standardisierung. Wenn jeder Monteur Gerätedaten anders notiert, entstehen Lücken in der Anlagenhistorie. Ein einheitlicher mobiler Ablauf senkt die Fehlerquote und macht Dokumentationen schneller prüfbar. Das spart nicht nur Verwaltungszeit, sondern verbessert auch die Übergabe zwischen Außendienst, Disposition und Büro.

Typische Fehler bei der Fotoerfassung vermeiden

Der häufigste Fehler ist das eine Foto aus zu großer Entfernung. Es zeigt zwar das komplette Gerät, aber keine lesbaren Daten. Ebenso problematisch sind Aufnahmen mit Lichtreflexen oder Schatten genau über der Typnummer. Eine kurze Sichtkontrolle verhindert beides.

Zweitens werden Seriennummer und Modellbezeichnung oft verwechselt. Die Seriennummer ist für die individuelle Gerätehistorie wertvoll, bezeichnet aber nicht automatisch den Gerätetyp. Drittens wird das Foto ohne Auftragsbezug gespeichert. Dann ist es später zwar vorhanden, aber nicht effizient nutzbar.

Achten Sie außerdem darauf, nur die Daten zu erfassen, die für den Serviceauftrag erforderlich sind, und Fotos im betrieblich vorgesehenen System abzulegen. So bleiben Geräteinformationen nachvollziehbar verfügbar, ohne dass Bilddateien unkontrolliert über private Kanäle verteilt werden.

Beim nächsten Einsatz reicht deshalb nicht der Satz „Typenschild schnell abfotografiert“. Machen Sie aus der Aufnahme einen festen ersten Schritt im Serviceablauf: sauber erfassen, kurz prüfen, dem richtigen Gerät zuordnen. Dann wird aus einem kleinen Foto eine verlässliche Grundlage für schnellere Wartung, präzisere Diagnose und einen Bericht, der beim Kunden professionell ankommt.
